缝隙式线性排水沟系统独特的设计和工程效果

2019-12-18 浏览:0

组成部分

缝隙式线性排水沟主要有缝隙式沟盖板和树脂混凝土沟体组成,其次还有跌水井和端部挡水板等附件,组成一个完整的缝隙式线性树脂混凝土成品排水系统。


缝隙式排水沟的独特设计样式:

缝隙式的形式主要分为单缝、双缝、和多缝,根据排水量的大小相应匹配,根据施工场地的条件还分为侧缝和中缝,以满足各种建筑施工条件的应用。
                        中缝式排水沟.jpg                 侧缝式排水沟.jpg


                                             A 中缝式排水沟                                                                         B 侧缝式排水沟


缝隙式线性排水系统的使用特性:

1.适用各种建筑排水的需求;
2.施工作业面小,减少相关作业材料;
3.安装方便快捷,大大减少人工开支;
4.产品为树脂混凝土材质,强度高,承重力强
5.抗老化抗冻抗腐蚀性强,表面光滑,渗透率为零;
6.内壁光滑,水流通过能自我洁净,易于清理和维护;

7.简洁统一的线性外观,线性连续性排水,排水量优于普通的点式排水效果,不会出现局部积水现象。


影响线性排水系统水力性能的因素:

·地面坡度和沟渠底坡
·排水口的数量和位置

·盖板的泄水能力


缝隙式线性排水沟实例工程效果图


缝隙式排水无论排水量还是产品安装后的美观度都十分优越,可以广泛的适用于各种场所,比如:步行街、广场、住宅小区、体育场、园林景观等室外活动场地(以下是工程实拍图)

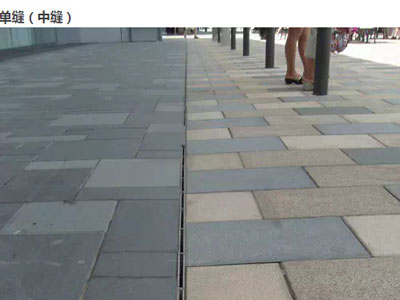

单缝(中缝)——适用于步行街、商业街等地面排水


侧缝——适用于园林景观、小区、商厦等侧墙排水沟


多缝——多适用于广场、体育场等地,缝隙越多,排水效率越佳


缝隙式排水的检修口样式:中缝式检修口、侧缝式检修口(可根据工程设计来选择相应的检修口)特点是:通过检查井可以方便地进行清理维护工作。
